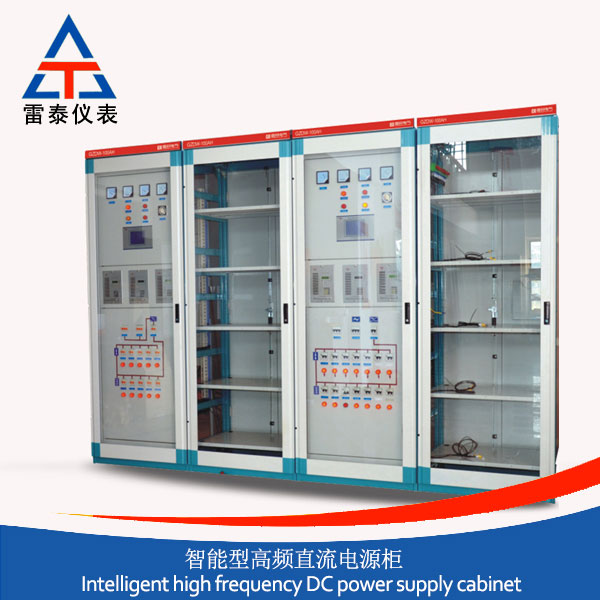

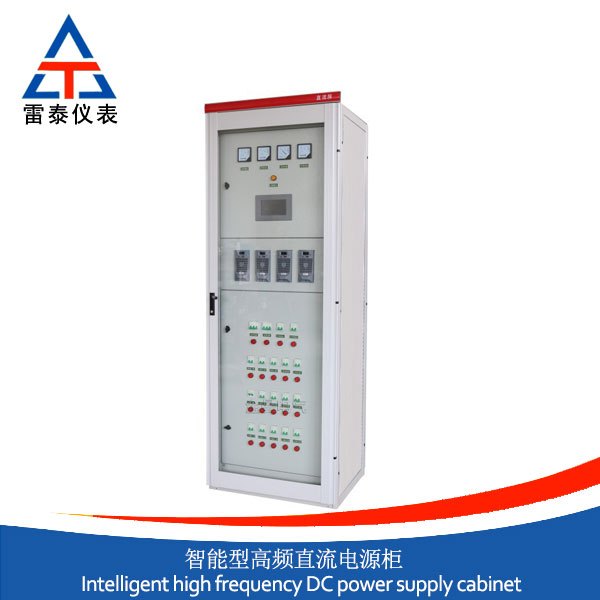

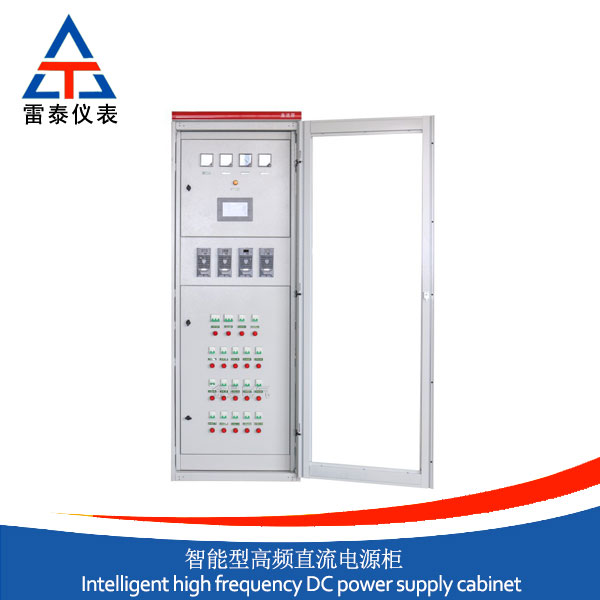

智能型高频直流电源柜
智能高频开关直流电源系统，是我公司自行开发、设计、生产的电力操作电源产品。其中，集中监控器、充电模块、及各监测单元的设计，均采用世界最先进的具有成功运行经验的技术，并结合了我国电力系统的特点。广泛应用于电力系统变电站、变电所、中小型发电厂、水电站等，作为高压断路器直流操作机构的分、合闸、继电保护、自动装置、信号装置等使用的操作电源及事故照明和控制用直流电源。产品各项性能指标达到并超过DL/T459-2000标准。● 系统参数交流输入电压：380V±2···
全国服务热线：13770422935
在线咨询-
产品详情
智能高频开关直流电源系统，是我公司自行开发、设计、生产的电力操作电源产品。其中，集中监控器、充电模块、及各监测单元的设计，均采用世界最先进的具有成功运行经验的技术，并结合了我国电力系统的特点。广泛应用于电力系统变电站、变电所、中小型发电厂、水电站等，作为高压断路器直流操作机构的分、合闸、继电保护、自动装置、信号装置等使用的操作电源及事故照明和控制用直流电源。产品各项性能指标达到并超过DL/T459-2000标准。
● 系统参数
交流输入电压：380V±20％ 频率 50Hz±10％
直流输出电压：180V～320V或90V～160V连续可调
稳压精度： ≤±0.5％
稳流精度： ≤±0.5％
纹波系数： ≤±0.2％
均流不平衡度：≤±3％
功率因数： ≥0.92
效率： ≥92％
噪声： ≤50dB
尺寸： 800×600×2260（2360）mm
● 系统特点
1、采用模块化设计，N+1热备份，可平滑扩容。
2、模块采用国际最新软开关电源技术，硬件低差自主均流技术，内含CPU监控，可独立自主充电、浮充工作，可带电热插拔，更换安全方便。
3、系统可选择两路交流自动切换输入，主从备份，可靠性高。
4、监控系统采用积木式的机构设计，使维护工作简单快捷，工作安全可靠。
5、监控功能完善，高智能化，采用大屏幕汉字显示，声光报警。
6、配有标准RS232，RS485接口，采用多种通信规约，方便接入综合自动化系统或单独组网，实现“四遥”及无人值守。
7、一套监控可管理一组电池，也可管理两组电池。具有先进的电池温度补偿，保证电池组的使用寿命
8、可满足母线分段要求，开关选用专用直流断路器，满足直流操作要求。
9、可选配蓄电池电压巡检，接地支路巡检。
● 使用环境
海拔高度不超过2500m
环境温度不高于＋45℃，不低于－15℃
空气最大相对湿度不超过90％
运行地点无剧烈振动和冲击，无强电磁场干扰，垂直倾斜度不超过50
无腐蚀性、易爆性气体，无导电尘埃等
● 型号说明
高频开关直流电源系统技术参数 | |||||||||
规格型号 | 交流输入电压（V） | 模块配置（A） | 蓄电池容量（Ah） | 直流输出负荷 | 直流馈出回路 | 屏面数 | |||
直流输出电压（V） | 常时负荷（A） | 最大合闸电流（A） | 合闸 | 控制 | |||||
24/220-M | 3Ф380 | 2×5 | 24 | 220±2% | 2 | 60 | 4 | 4 | 1 |
38/220-M | 3Ф380 | 2×5 | 38 | 220±2% | 2 | 90 | 4 | 4 | 1 |
50/220-M | 3Ф380 | 2×10 | 50 | 220±2% | 3-10 | 150 | 4 | 4 | 2 |
65/220-M | 3Ф380 | 3×10 | 65 | 220±2% | 3-10 | 160 | 5 | 5 | 2 |
80/220-M | 3Ф380 | 3×10 | 80 | 220±2% | 3-10 | 200 | 5 | 5 | 2 |
100/220-M | 3Ф380 | 3×10 | 100 | 220±2% | 3-10 | 240 | 6 | 6 | 2 |
150/220-M | 3Ф380 | 4×10 | 150 | 220±2% | 5-15 | 300 | 6 | 6 | 3-5 |
200/220-M | 3Ф380 | 4×10 | 200 | 220±2% | 5-20 | 450 | 6 | 6 | 3-5 |
300/220-M | 3Ф380 | 6×10 | 300 | 220±2% | 10-20 | 400 | 8 | 12 | 4-7 |
400/220-M | 3Ф380 | 7×10 | 400 | 220±2% | 10-20 | 600 | 12 | 16 | 4-8 |
500/220-M | 3Ф380 | 8×10 | 500 | 220±2% | 10-20 | 800 | 12 | 16 | 4-8 |
注：本表以额定220V电压为例，400Ah以上电池一般置于电池架上。
