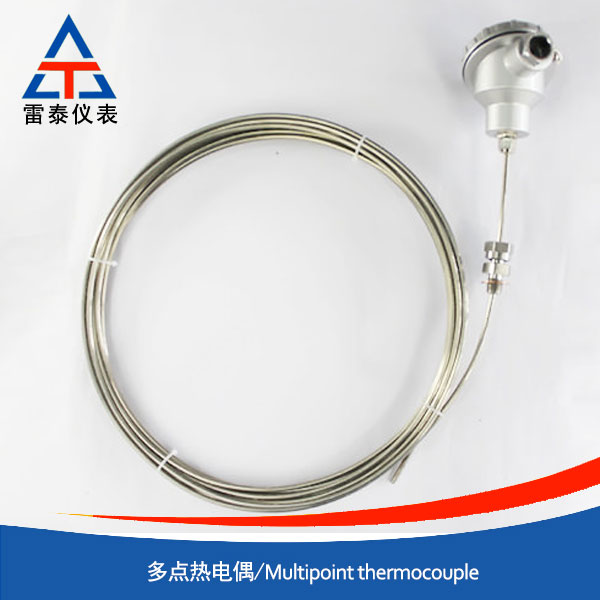

多点热电偶
1、应用 多点热电偶适用于生产现场存在温度梯度不显著，须同时测量多个位置或位置的多处测量。广泛应用于大化肥合成塔、存储罐等装置中。2、主要技术参数 电气出口： M27X2 ， NPT3/4 热热响时间： ≤ 8S 偶丝直径： Φ 3 防护等级： IP653、型号及规格型 号分 度 号测温范围℃测 温 点 数保护管材料K0-10002-12GH30300-8271Ci18Ni9NiE0-11221Ci18Ni9NiK0-1000GH30300-82···
全国服务热线：13770422935
在线咨询-
产品详情
1、应用
多点热电偶适用于生产现场存在温度梯度不显著，须同时测量多个位置或位置的多处测量。广泛应用于大化肥合成塔、存储罐等装置中。
2、主要技术参数
电气出口： M27X2 ， NPT3/4
热热响时间： ≤ 8S
偶丝直径： Φ 3
防护等级： IP65
3、型号及规格
型 号 | 分 度 号 | 测温范围℃ | 测 温 点 数 | 保护管材料 |
K | 0-1000 | 2-12 | GH3030 | |
0-827 | 1Ci18Ni9Ni | |||
E | 0-1122 | 1Ci18Ni9Ni | ||
K | 0-1000 | GH3030 | ||
0-827 | 1Ci18Ni9Ni | |||
E | 0-1122 | Ci18Ni9Ni |
1) 热电偶 I 级按协议订货;
2) 多点热电偶保护管其余材质根据协议订货;
3) 多点热电偶外保护管用户应自备
4、安装固定形式
固定螺纹
测温点数 | M | D | H | h | SW | d |
2—6 | M27x2 | ￠40 | 28 | 5 | 32 | ￠20 |
7—12 | M33x2 | ￠48 | 33 | 5 | 36 | ￠34 |
固定法兰
测温点数 | D | D1 | D2 | H | do | d |
2—6 | ￠105 | ￠75 | — | 5 | 32 | ￠20 |
7—12 | ￠115 | ￠85 | — | 5 | 36 | ￠34 |
5、选型须知
1) 型号
2) 分度号
3) 精度等级
4) 热电偶点数
5) 安装固定形式
6) 保护管材质
7) 长度或插入深度
